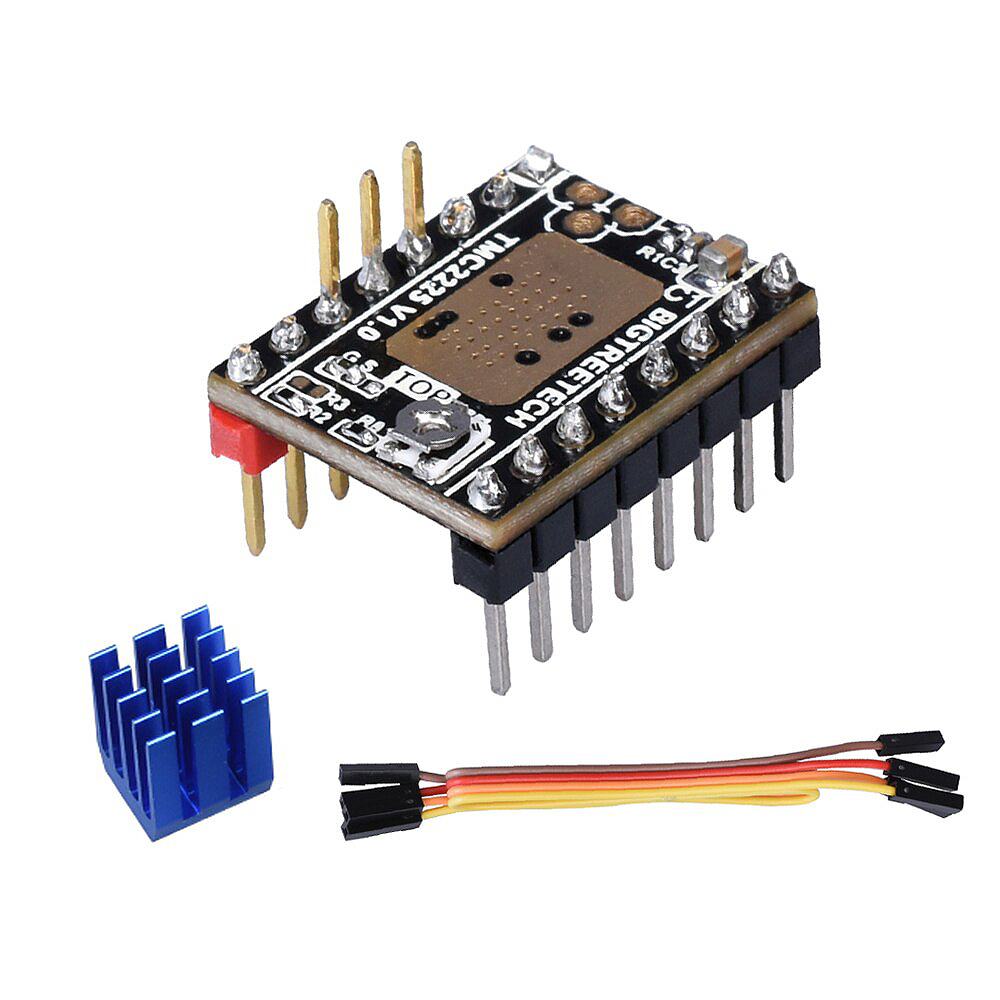

BIGTREETECH Driver TMC2225 V1.0 UART

Descripción

DRIVERS PARA MOTOR PASO A PASO BIGTREETECH TMC2225 V1.0 UART

ACTUALIZACION QUE MEJORA LOS DRIVERS TMC ANTERIORES

DESCRIPCIÓN DEL PRODUCTO

Compatible con Motores paso a paso de 2 fases hasta 2 A corriente de bobina (pico)

Interfaz STEP / DIR con 4, 8, 16 o 32 micropasos

Ejecución suave de 256 micropasos a través de la interpolación de MicroPlyer

Funcionamiento silencioso del motor StealthChop2

SpreadCycle Picadora de control del motor altamente dinámico

Bajo RDSon LS 280mΩ & HS 290mΩ (típico. a 77.0 °F)

rango de voltaje 4.75… 36V DC

Reducción automática de corriente en espera (opción)

Resistencia de sentido interno (no se requieren resistencias de sentido)

Frenado pasivo y rueda libre

UART y OTP de un solo cable para opciones de configuración avanzadas

Generador de pulsos integrado para movimientos individuales

Protección completa y diagnóstico

Paquete HTSSOP para una mejor resistencia al calor

Modo UART:

Ventajas del modo UART:

La corriente del motor se puede ajustar arbitrariamente a través del firmware.

Los micropasos se pueden configurar según sea necesario a través del firmware (hasta 256 micropasos reales);

Los micropasos reales e interpolados se pueden combinar para lograr el par máximo.

El firmware puede cambiar los modos stealthChop2 y spreCycle dinámicamente a través de UART.

Si el motor no se mueve, la corriente de espera del motor se puede reducir dinámicamente (a través de UART).

SKU: ZZB000363
